数値解析結果画像
正方形断面を有するＳ字形状管路内の乱流解析
解析対象形状，および計算格子
圧力分布
流跡線図
等渦度曲面図
色の相違は回転方向が異なることを示しています．
正方形断面を有する繰り返し曲がり管路内の乱流解析
解析対象形状，および計算格子
180゜曲がり管路が3個組合わさった管路を構成しています．
主流方向速度分布
流れは左側の管路から流入しています．
赤は流速の早い部分を示しています．

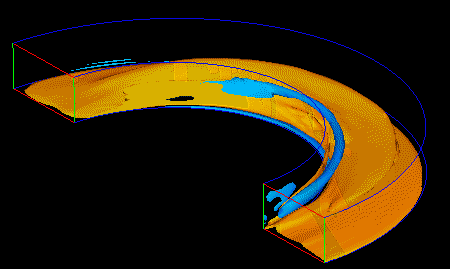

第一曲がり管路での等渦度曲面図
左上の入口から流れは流入している．
第二曲がり管路での等渦度曲面図
左上の入口から流れは流入している．
第三曲がり管路での等渦度曲面図
左上の入口から流れは流入している．
以上の成果は 村上 泰隆 君との共同研究に依るものです.
